AIやCIMでさらに進化!熊谷組が小トンネル用自動吹き付け機を開発

2020/01/0915:25配信

太陽光発電は、電力の固定価格買い取り制度(FIT)により、急速に普及しましたが今、同じ制度によって水力発電所の建設も増えています。

水力発電と言えば、巨大なダムを建設することを思い浮かべがちですが、今、増えているのは比較的小規模の中小水力発電で、まだまだ開発できる地点が多く残されています。(経済産業省資源エネルギー庁のウェブサイトより)

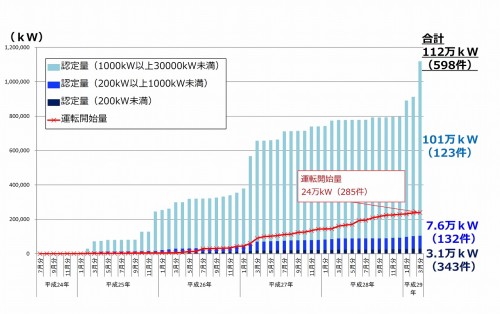

中小水力発電所の認定量と運転開始量は年々増えている(資料:資源エネルギー庁)

こうした動きを受けて、水力発電所用の小断面山岳トンネル工事も活況を呈しています。しかし、断面が小さいので、岩盤を掘削後にトンネル内面を保護する吹き付けコンクリートの施工は、粉じんが充満する悪い環境下で行わなければいけません。

そこで熊谷組は、得意の無人化施工技術を生かし、遠隔で吹き付け機を操作できる「小断面トンネル自動吹き付け機システム」を開発しました。

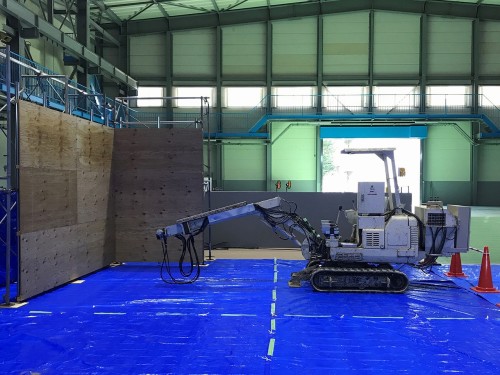

小断面トンネル用の自動吹き付け機システム(以下の写真、資料:熊谷組)

小型のバックホーのアーム先端に自動吹き付けロボット機能を搭載した構造で、ベテランオペレーターの吹き付け作業を、

ナ、ナ、ナ、ナント、

忠実に再現できる

のです。(熊谷組のプレスリリースはこちら

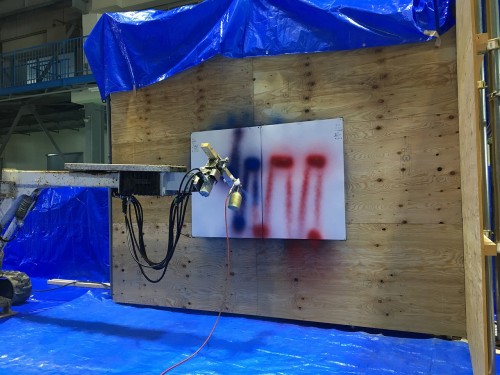

オペレーターが操作して描いた赤線の上を、自動吹き付けシステムが青線でなぞる上書き再現試験

この吹き付け機には教示(ティーチング)システムが搭載されており、オペレーターが操作した吹き付け作業の“ノズル運び”をマシンが覚え、その通りに作業を行うことができます。

同社の筑波技術研究所で、塗装用のスプレーを使った実験では、オペレーターが赤い色のペイントで線を描く作業を覚えた後、今度は青いペイントで教示運転を行ったところ、その差は上下左右とも2mm程度でした。

また、もっとリアルに現場を再現した模擬トンネルによる吹き付け実験では、吹き付け位置は上下2cm、左右1cm以内に収まったほか、吹き付け厚も10±3cmに収まり、システムの有効性を確認できました。

  • 1
  • 2

最終更新:2020/01/1009:08
