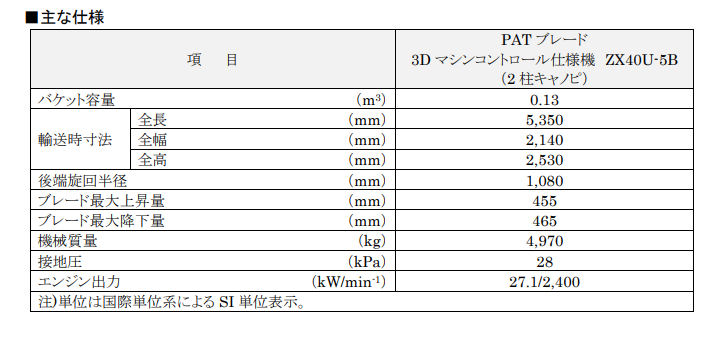

日立建機株式会社（本社：東京都台東区、執行役社長：平野 耕太郎／以下、日立建機）は、小規模舗装工事の整地作業向けに、PATブレード*1の3Dマシンコントロール仕様のミニショベルZX40U-5Bを、 日本国内において 2021 年 7 月より販売開始します。本製品は、2018 年に販売・レンタルを開始した ミニショベル「PAT ブレード 3D マシンコントロール仕様機 ZX35U-5B」の機能を継承しつつ、常時 360 度の全旋回動作が可能となり使い勝手を大幅に向上させています。
*1：PAT ブレード: Power Angle Tilt ブレードの略で、通常の上下動作に加え、ブルドーザのようにチルト、アングル動作も可能としたブレード（排土板）のこと。整地作業を効果的に行うことができる。
市街地の駐車場や運動場、生活道路などの小規模な舗装工事における上層路盤の整地には、 PAT ブレード仕様のミニショベルやブルドーザ、モータグレーダなどの建設機械が用いられています。 上層路盤の整地は、設計面に対して±10mm 以内といった精度の高い施工が要求されますが、 日本国内では熟練オペレータが減少傾向にあること、また、排出ガス規制をクリアし、かつ小規模な施工現場に適したブルドーザやモータグレーダが減少していることなどから、さらなる生産性向上が強く求められています。
このような背景から、日立建機グループは、2018 年に PAT ブレードの 3D マシンコントロール機能を開発してミニショベル ZX35U-5B に搭載しました。しかし、PAT ブレードに取り付けた装置と運転室のブレード制御用コントローラをケーブルで接続する必要があり、車体の旋回範囲が限られることが課題となっていました。
「PAT ブレード 3D マシンコントロール仕様機 ZX40U-5B」は、PAT ブレードに取り付けた装置と運転室のブレード制御用コントローラの接続方法を工夫することで、常時 360 度の旋回が可能になり、使い勝手を大幅に向上しました。また、一般的なミニショベルと同様に整地作業前の路面掘削や土砂の積み込み、路盤材の敷き均しなどの作業にも活用できるため、施工現場に投入する機材の集約も可能です。
■PAT ブレードの 3D マシンコントロール機能について
本機能は、車体の位置を検出し、3D 設計データで示された整地高さ・傾きに合わせて PAT ブレードを自動で制御するもので、オペレータは走行操作を行うだけで高精度な整地作業が可能です。これまで、オペレータは PAT ブレードと路面の位置関係を注視しながら、PAT ブレードと走行の操作を 同時に行う必要がありましたが、本機能によって周囲の安全確認にさらに集中することができるようになり、施工現場の安全性も向上します。

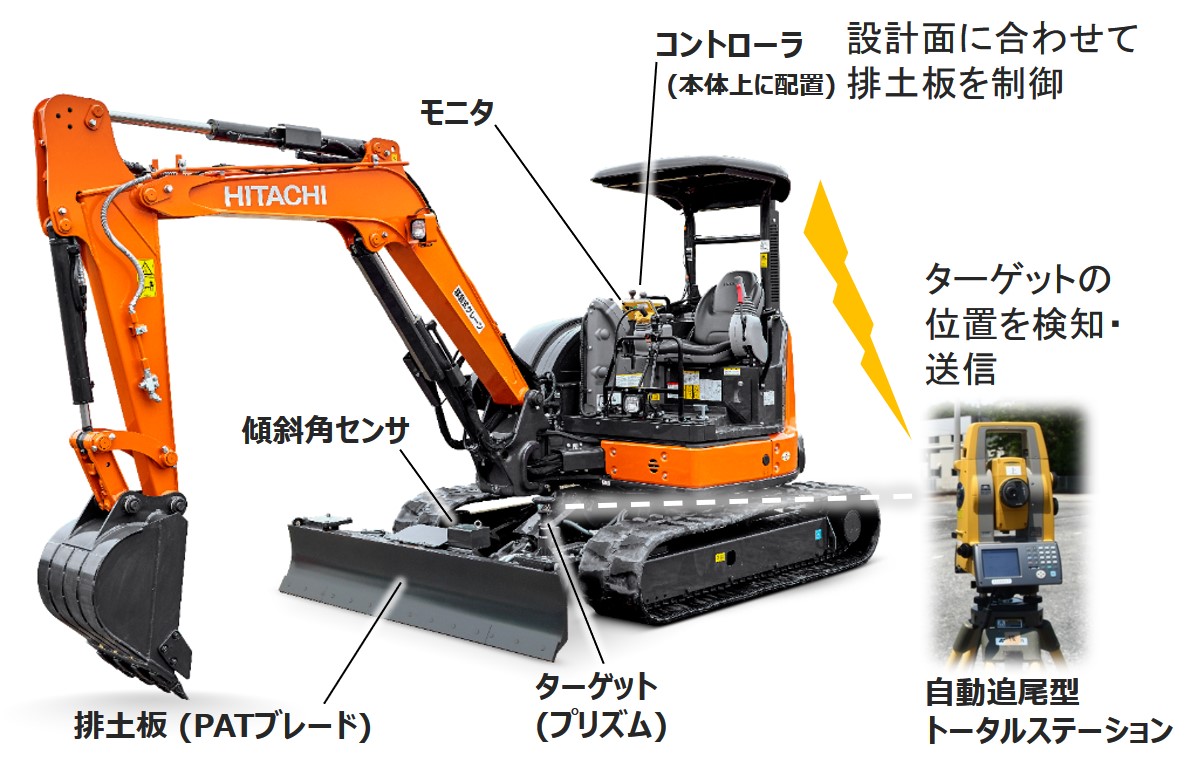

「PAT ブレード 3D マシンコントロール仕様機 ZX40U-5B」の構成
本機能は建設現場での測量に多用される自動追尾型のトータルステーション*2 とターゲット（プリズム）を使用します。PAT ブレードに装着したプリズムと傾斜角センサから車体の位置とブレードの傾斜角度の情報を得て、3D設計データに従って PAT ブレードの動作をリアルタイムで自動制御します。
*2：トータルステーション: 目標点に光を照射して、距離と角度を同時に計測できる測量機器。一般的には、目標点として入射角と反射角が常に平行になるプリズムが使用される。

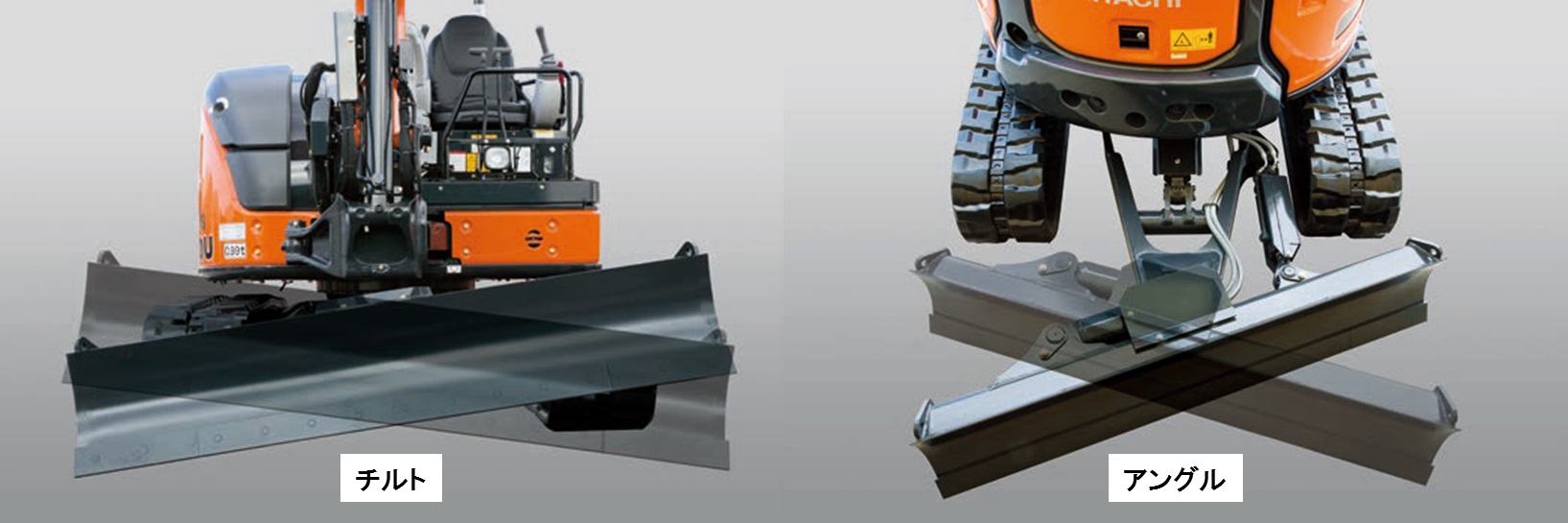

自動制御される PAT ブレードの動作（チルト、アングル）
日立建機グループでは、さまざまなビジネスパートナーとのオープンイノベーションによる連携や、日立グループの強みであるICTや制御およびIoTの技術を活用する「One Hitachi」の取り組みを推進し、お客さまとともに課題を解決する ICT・IoT ソリューション「Solution Linkage®」を提供していきます。
