360度カメラで橋梁現場を3D化！設計者も“バーチャル出張”で働き方改革
2019/06/1110:01配信
これまでの建設業では、「現場を見ること」が非常に重要とされてきました。しかし、現場が遠隔地にある場合などは、ちょっとした確認にも、長時間かけての出張が必要になるなど、非効率な面もありました。
そこで構造計画研究所（本社：東京都中野区）、川田テクノロジーズ（本社：富山県南砺市）、川田建設（本社：東京都北区）は、工事現場をバーチャル化し、工事関係者間で共有できる「BridgeStudio powered by NavVis technology」（以下、「BridgeStudio」（ブリッジ・スタジオ））を開発ししました。
工事現場を、手持ち型計測デバイスで撮影し、
ナ、ナ、ナ、ナント、
3Dバーチャルデータ化
することで、WEBページで共有できるのです。（構造計画研究所のプレスリリースはこちら）

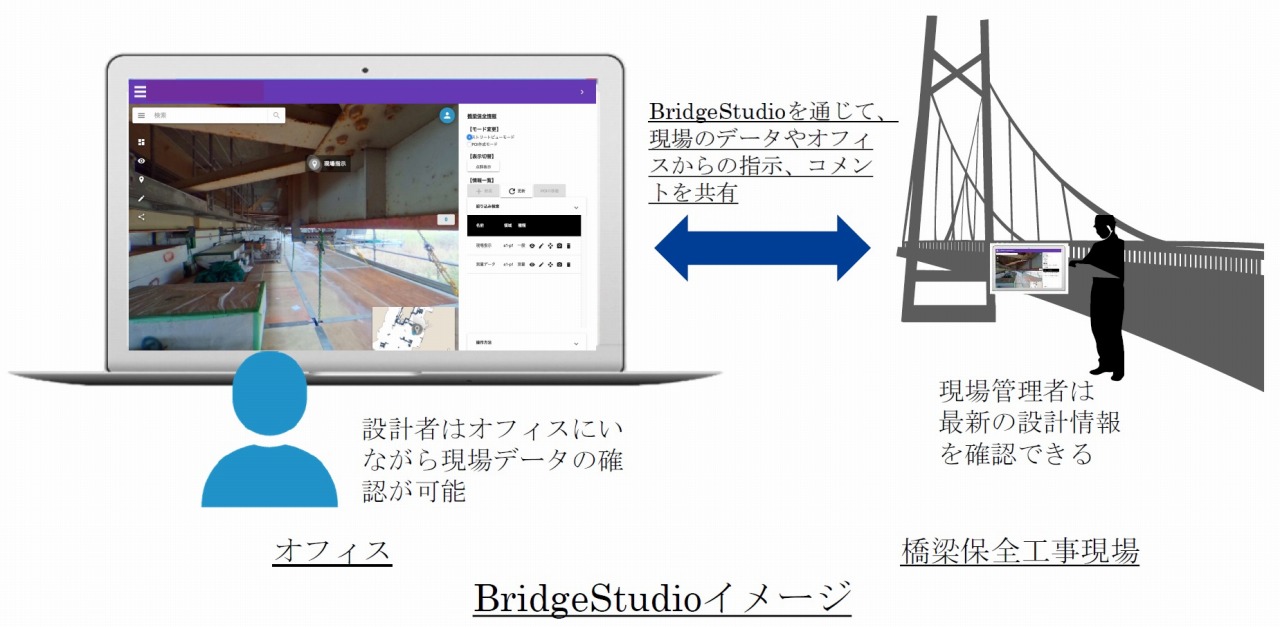

工事現場を3Dバーチャルデータ化し、WEBで共有できる「BridgeStudio」のイメージ（以下の資料：構造計画研究所）
また、工事現場を撮影する手持ち型デバイスは、構造計画研究所と川田テクノロジーズが開発した「HandMapper」というもので、360度カメラとスマートフォンを組み合わせたものです。
橋梁の床版裏など、GNSS（全地球測位システム）の電波が届かないところや、足もとが整地されていない場所でも、このデバイスを持って現場内を歩けば、その画像や点群データから3Dバーチャルデータを作成できます。

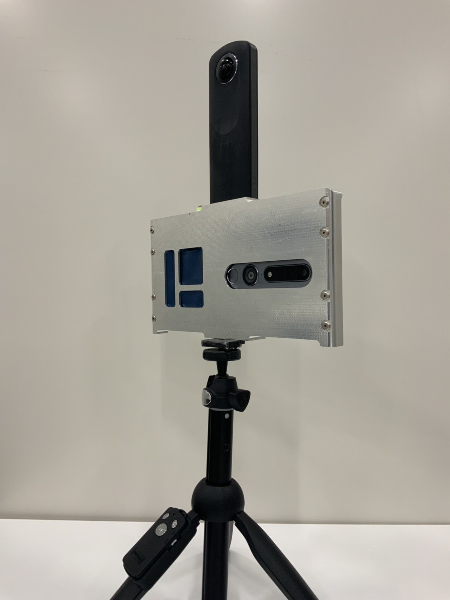

360度カメラとスマートフォンを組み合わせた手持ち型計測デバイス「HandMapper」

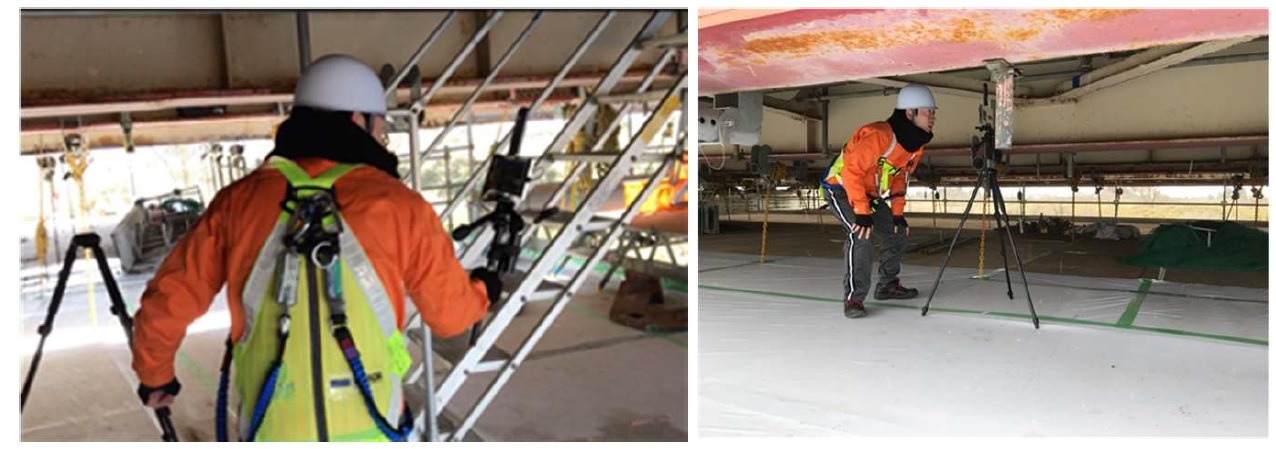

「HandMapper」による工事現場での計測作業風景
このシステムは、川田建設が施工中の東北自動車道 迫川橋（はさまがわぱし。橋長約215m、橋面積約2300m2）の床版取り替え工事の現場で、2019年5月から試験運用しています。
橋の構造部材すべての点群データと、380地点の画像データを取得するのにかかった時間は10時間です。そして2日後には、現場の3Dバーチャルデータを工事関係者間で共有することができました。
また、「BridgeStudio」は、ドイツのNavVis社が開発した「IndoorViewer」の技術をベースに開発されました。
インターネットブラウザーをベースにしたアプリで、工事関係者はパソコンやタブレット端末を使って、現場を高解像度のパノラマ映像と3D点群を見ながら、自由に歩き回ることができるほか、バーチャルな空間上に図面や指示項目を表示することもできます。

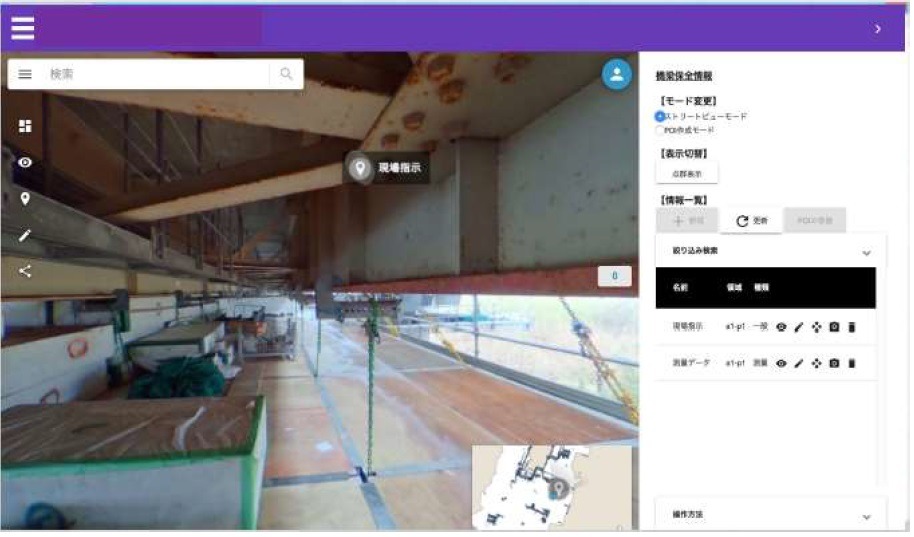

「BridgeStudio」の操作画面
その結果、現場の最新情報をオフィスで業務を行う設計者も把握しやすくなり、現バーの
出張回数を減らす
ことができるのです。
現場で確認したいことの多くは、目で見れば解決できるのではないでしょうか。こうした場合は今後、目視に代わって3Dバーチャルデータを遠隔で見るというのが普通になってくるのかもしれませんね。
3社は今後、「BridgeStudio」を様々な橋梁タイプに適用しながら現場での実績を重ね、より一層の生産性向上を目指すとのことです。
