六本木の近未来住宅!竹中工務店はHoloLensで施工管理していた

2019/05/1018:15配信



東京・六本木では、2019年3月から約2年間の期間限定で「EQ Houses」という住宅が一般公開されています。

「未来のモビリティーとリビングのあり方を定義する」というテーマで、メルセデス・ベンツ日本と竹中工務店がコラボレーションして生まれた近未来住宅だけに、設計、施工、完成後の運用には、様々な新技術が導入されています。

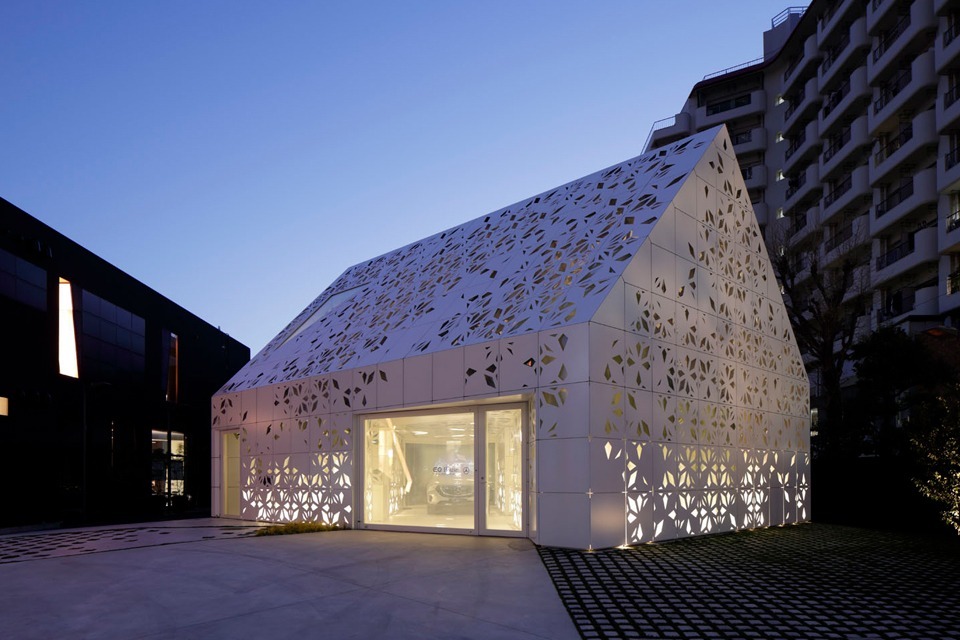

   東京・六本木で一般公開されている「EQ Houses」(写真:竹中工務店)


東京・六本木で一般公開されている「EQ Houses」(写真:竹中工務店)

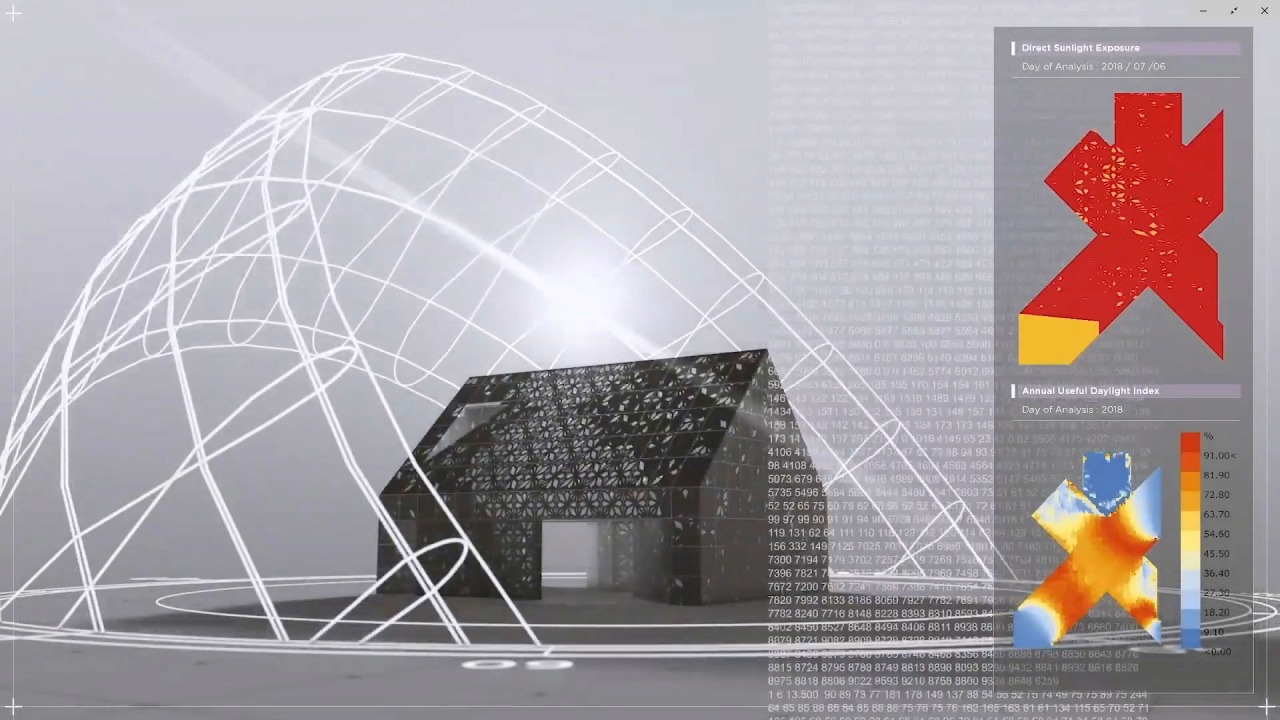

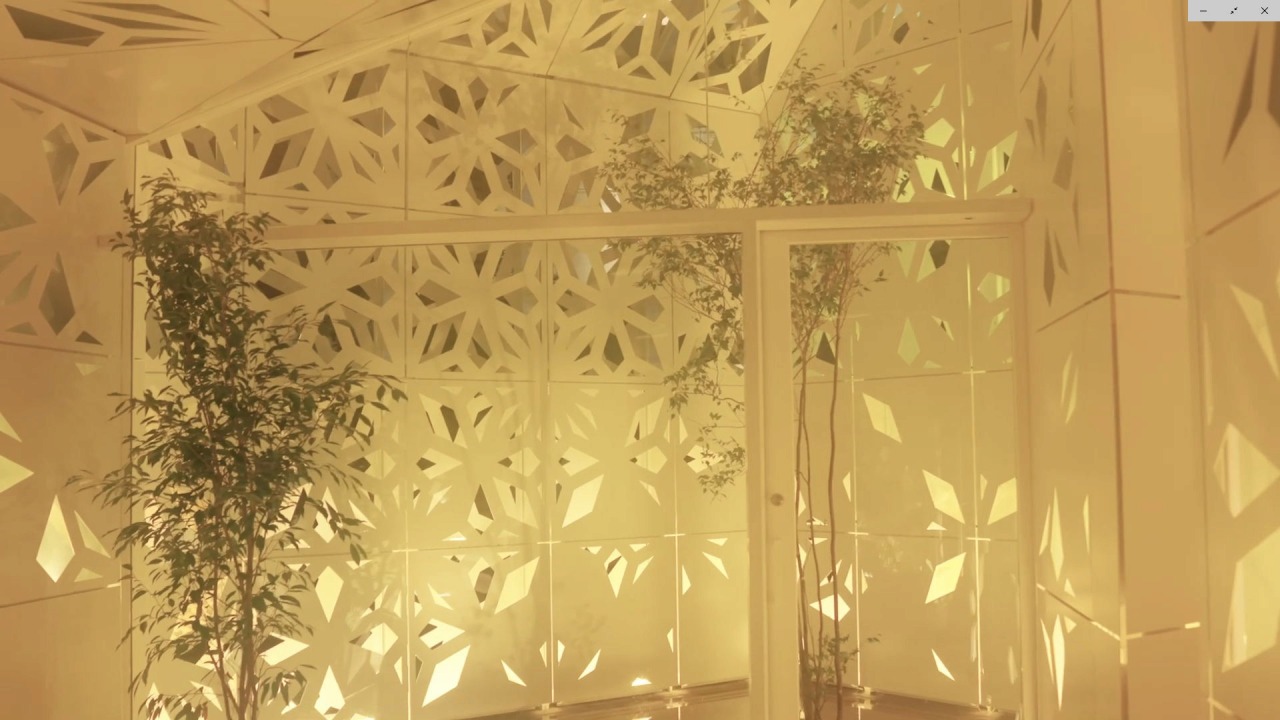

  年間を通じて最適な採光や通風を行うため、コンピュテーショナルデザインによって設計された壁面パネル(以下の写真、資料:竹中工務店のYouTube動画より)


年間を通じて最適な採光や通風を行うため、コンピュテーショナルデザインによって設計された壁面パネル(以下の写真、資料:竹中工務店のYouTube動画より)

例えば、建物の屋根や壁には、様々な形状で穴が開いた鋼板パネルが1200枚も使われています。一見、ランダムに見えますが、年間を通じた採光や太陽光による空調負荷、通風などを

ナ、ナ、ナ、ナント、


コンピュテーショナルデザイン


によって最適に設計した結果なのです。

コンピュテーショナルデザイン

コンピュテーショナルデザイン

そのため、1200枚のパネルはすべて異なる形をしているといっても過言ではありません。鋼板の加工には、設計データをレーザーカッターに入力して自動的に切り出し、BIM(ビルディング・インフォメーション・モデリング)モデル上で、各パネルをどこに取り付けるのかが計画されました。

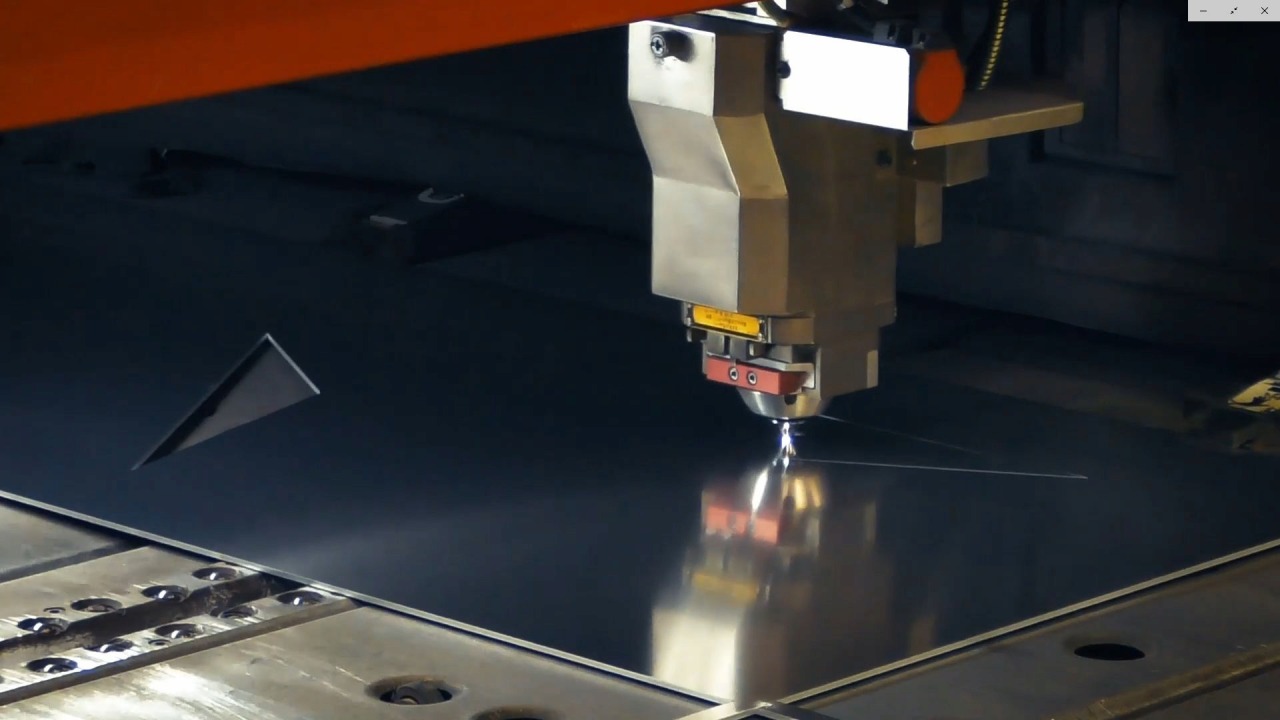

レーザーカッターによる鋼板パネルの加工

レーザーカッターによる鋼板パネルの加工

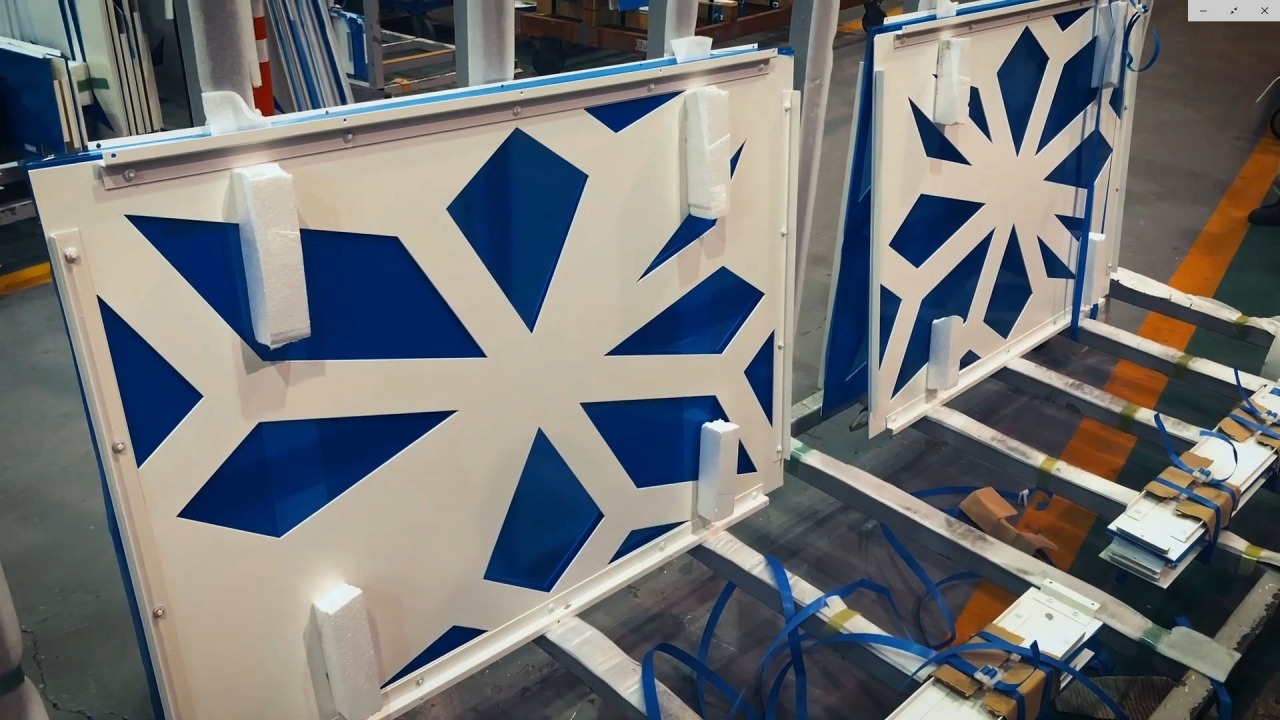

完成したパネル。1枚ごとに異なる形をしている

完成したパネル。1枚ごとに異なる形をしている

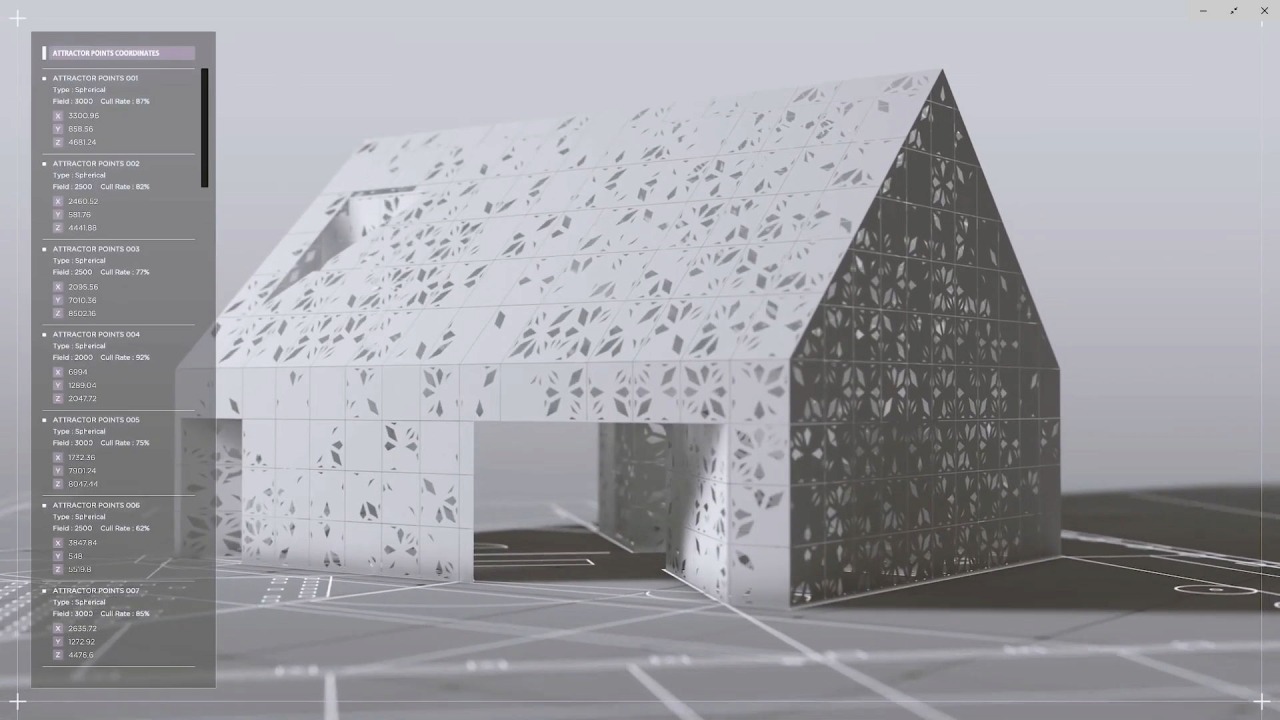

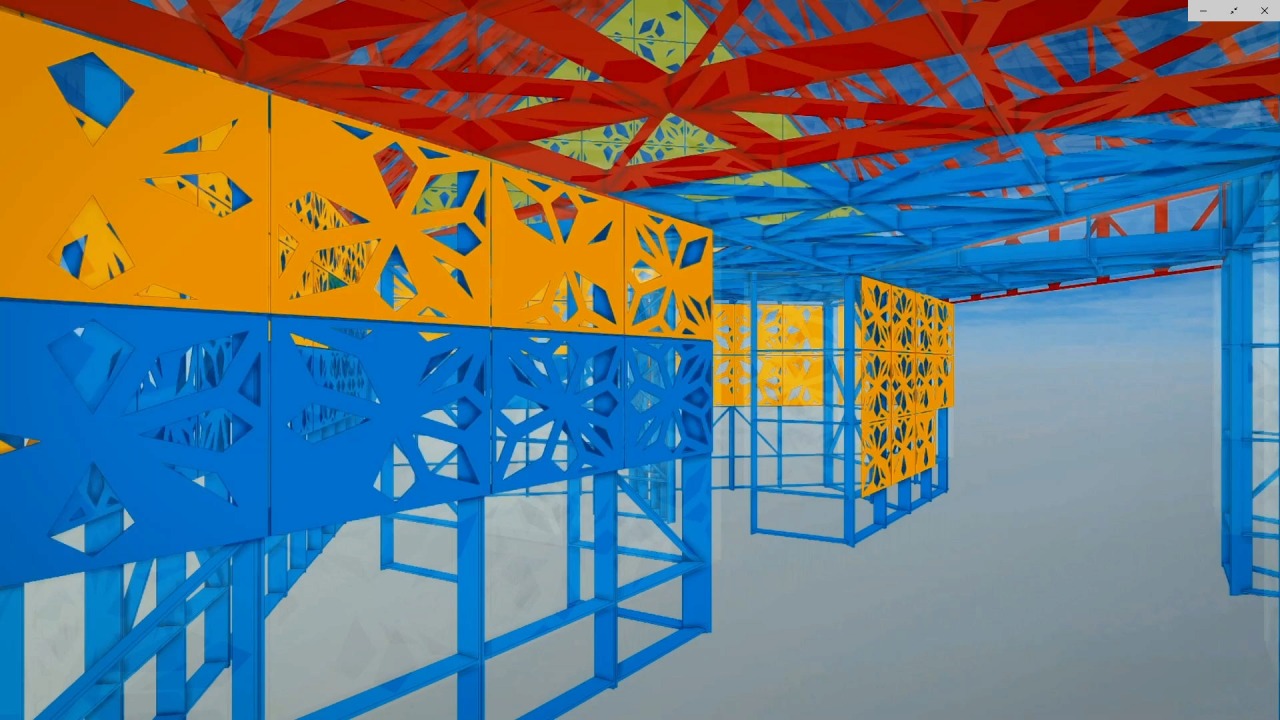

建物のBIMモデル。各パネルの取り付け位置が計画されている

建物のBIMモデル。各パネルの取り付け位置が計画されている

ここで難しいのは、1枚ずつ違った形をしているパネルを、どうしたら設計通りの位置に間違いなく取り付けられるかです。

この施工管理に、導入されたのは、MR(複合現実)デバイスとして注目されている


ホロレンズ
HoloLens


だったのです。

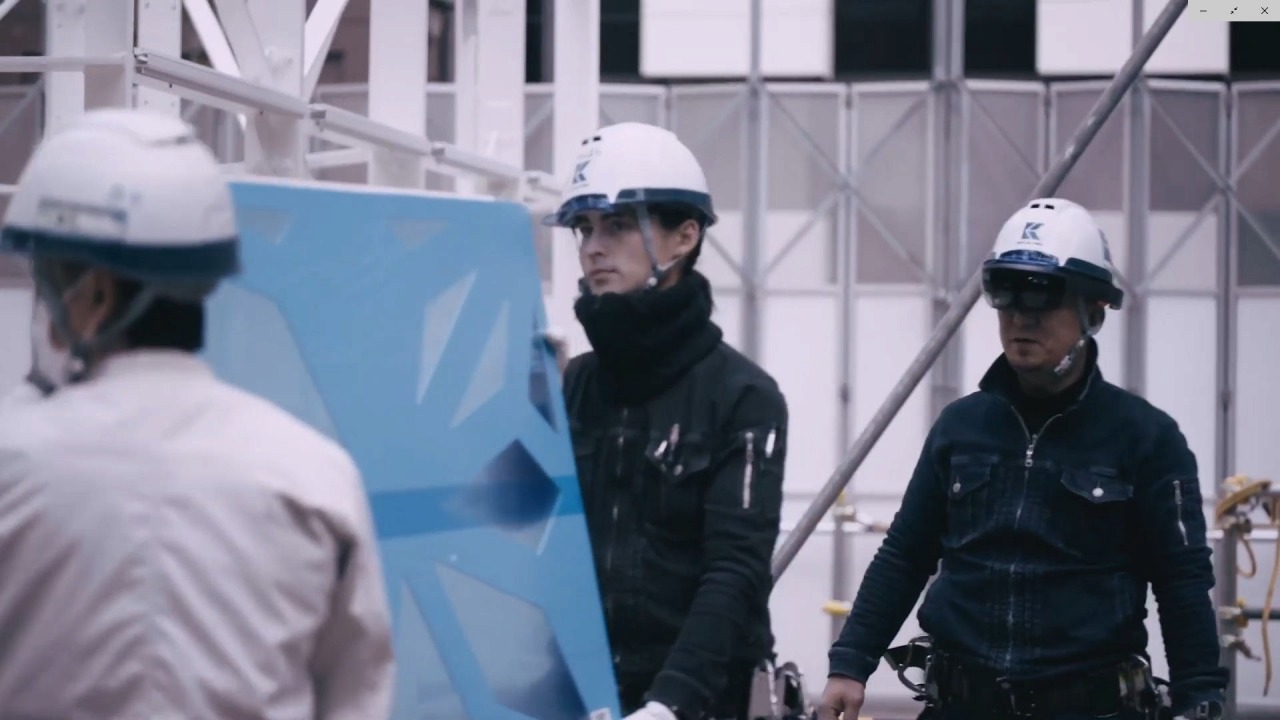

HoloLensを装着してパネル取り付け作業の施工管理を行う技術者

HoloLensを装着してパネル取り付け作業の施工管理を行う技術者(左端)


竹中工務店が公開しているYouTube動画「竹中工務店 EQ Houses イメージ及び建物概要ムービー」を見ると、各パネルにはQRコードが張ってあり、これをスマートフォンで読み取る様子が紹介されています。

そして、HoloLensを通した映像では、そのパネルが建物のどこに取り付けられるのかが、一目りょう然で分かるようになっているにです。

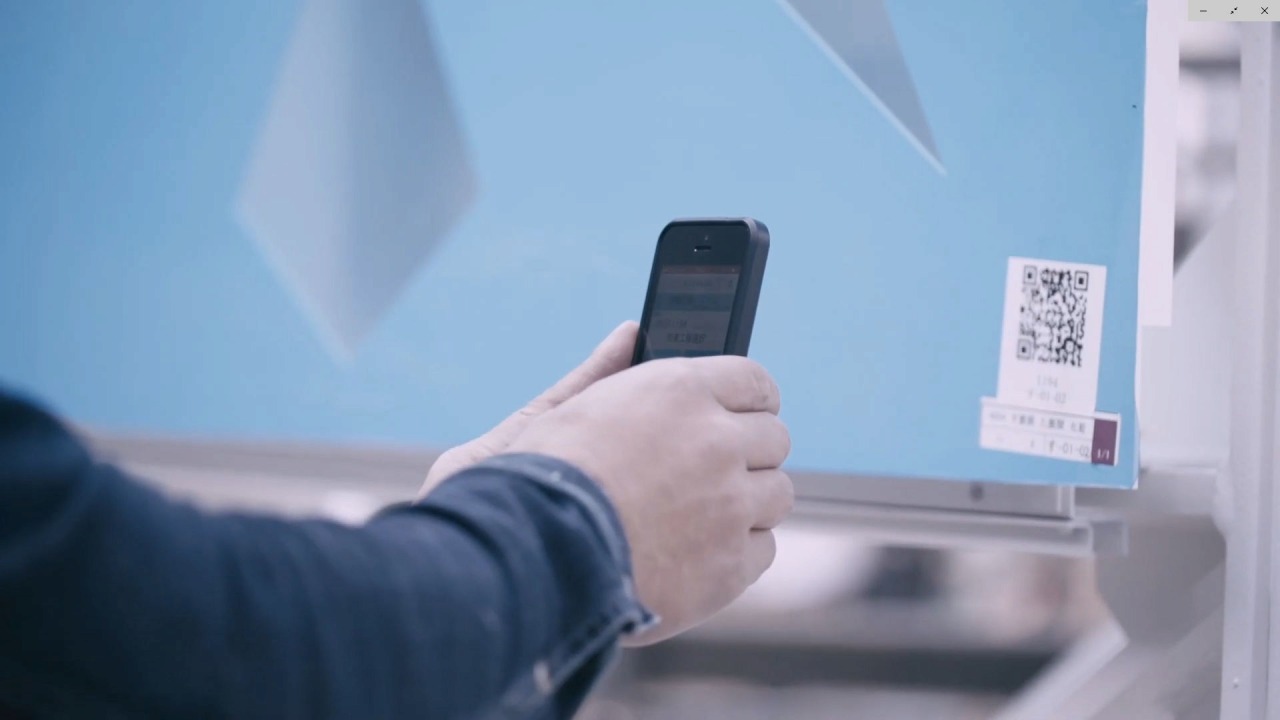

スマホによるQRコードの読み取り

スマホによるQRコードの読み取り

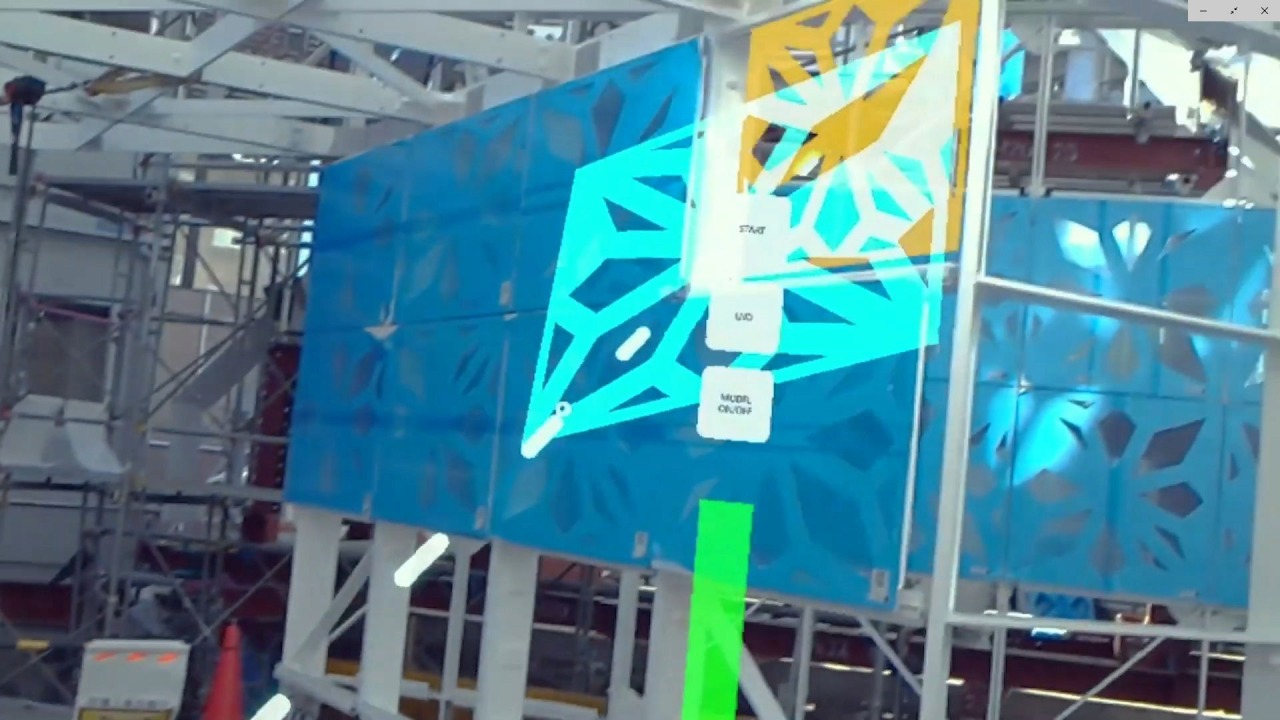

HoloLensをかけてみるとそのパネルを建物のどこに取り付ければいいのかが一目りょう然だ

HoloLensをかけてみるとそのパネルを建物のどこに取り付ければいいのかが一目りょう然だ
