「攻めのGIS」でまちづくり計画!東北大と日本工営が防災ツールを開発

2019/08/1910:14配信

津波や地震などの災害に強いまちづくりを行うとき、「最適なプラン」は何なのかを答えられる人は皆無でしょう。

例えば、津波対策のとき、数万~数十万もの人が暮らしているまちで、どこにどんな高さの堤防を作れば、最も効果的なのかという問題を解決するためには、数多くの計画とシミュレーションを行って比較検討する必要があるからです。

こうした検討を行うためには、膨大な作業と時間が必要なので、現実的には2~3案の中からベターなものを選ぶくらいでした。

そこで東北大学災害科学国際研究所日本工営中央研究所は、災害に強い地域や都市の計画づくりを支援するデザインツール「X-GIS(eXtended GIS)」を開発中です。

GIS(地理空間情報システム)に地形や地下構造、構造物などの防災に関する様々な情報を入れておき、

ナ、ナ、ナ、ナント、


数値シミュレーション


システムと融合させることにより、地震動や津波による被害予測を行えるのです。(東北大学のプレスリリースはこちら

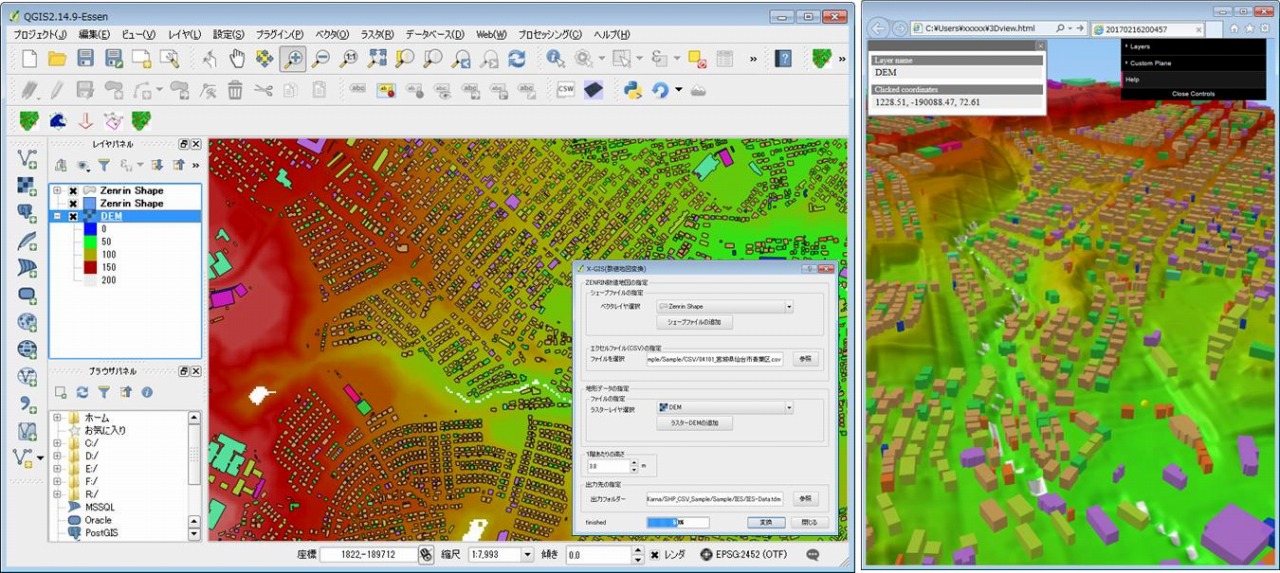

X-GISで地震リスクを評価した例(以下の資料:東北大学災害科学国際研究所、日本工営中央研究所)



このシステムを使うと「地域や都市内で地震時のリスクが最も高い部分はどこか」「防波堤の建設で、どの程度、被害が軽減できるのか」「被災したときよりも、災害に強くするためにどんな街並みにすればよいか」といったシミュレーションが、簡単にできるようになります。

そして、シミュレーション結果は、GIS上でわかりやすく可視化して表示されます。

単に、入力した情報を検索したり、見える化したりするだけのGISとは異なり、シミュレーションによって新しい情報を作り出す「攻めのGIS」といった感じでしょうか。

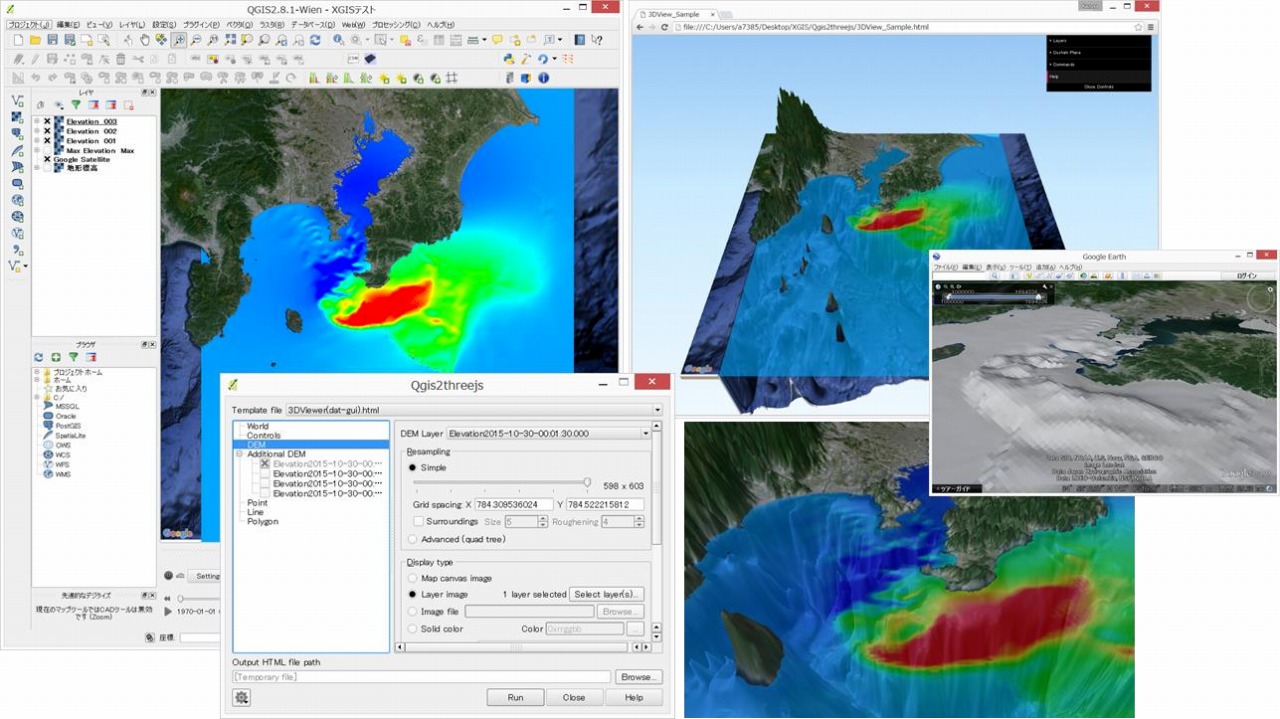

X-GISで津波リスクを評価した例



具体的には、GISから各種シミュレーションソフトに必要な入力データを自動作成し、数値解析を行います。そして得られた結果を、GIS上に読み込んで表示する、という流れです。

言い換えれば、BIM(ビルディング・インフォメーション・モデリング)やCIM(コンストラクション・インフォメーション・モデリング)のソフトで作成したBIM/CIMモデルの「属性情報」を利用して、様々なシミュレーションソフトで解析を行いながら、


設計の最適化


を行うのと同じ流れと言ってもよいでしょう。

ただし、まちレベルになると、人や建物の数は数万~数百万にも上り、地形や地盤などの情報も膨大なものになるので、GISベースのシステムで情報を一元化するわけですね。

東北大学と日本工営は現在、一部地域を対象に、地震動と津波の数値シミュレーションに必要な入力データの作成やシミュレーションの実行、結果の表示が行えるプロトタイプを構築しました。

今後は避難シミュレーション機能の実装を進めるほか、様々な災害のリスク評価や情報分析を統一された環境が行えるようにすることを目指しています。
